汽车司机座椅滑轨设计运输包装方案案例
发布时间:2019-3-7 10:51:21  |  分类:汽车行业

       汽车座椅滑轨是座椅的固定装置、调节装置和锁止装置,是座椅的关键部件之一。座椅滑轨的滑动阻力和滑动是否平稳是衡量座椅舒适度的指标之一,直接影响到我国的行车安全。

       汽车座椅轨的频繁使用也是对其汽车座椅轨耐久性的考验。苏州弗迈姆工业科技有限公司专为汽车行业设计的一款汽车座椅滑轨的围板箱运输包装,以解决传统汽车零部件的运输方式会造成汽车零部件损坏的问题。

整体方案描述

外箱尺寸:

外箱有效尺寸:

定位形式:

是否捆扎:

总装载数:

1200*1000*780

1140*940*600

蜂窝板

蜂窝板

7层*32件/层=224件

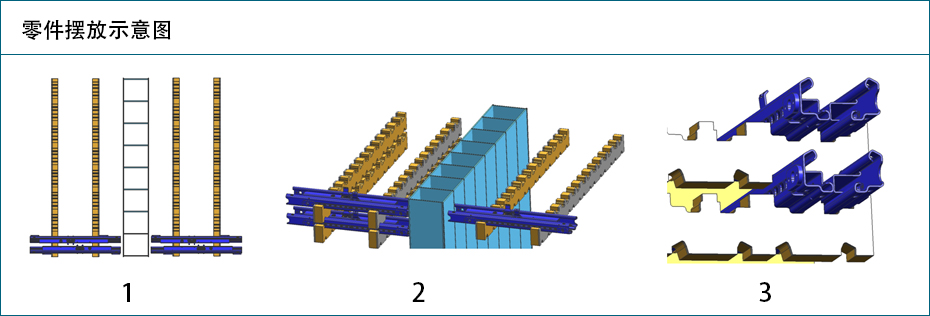

1、单层格挡内衬装载数:32件

2、零部件上部底部都用EVA固定

3、EVA固定零部件的方式示意

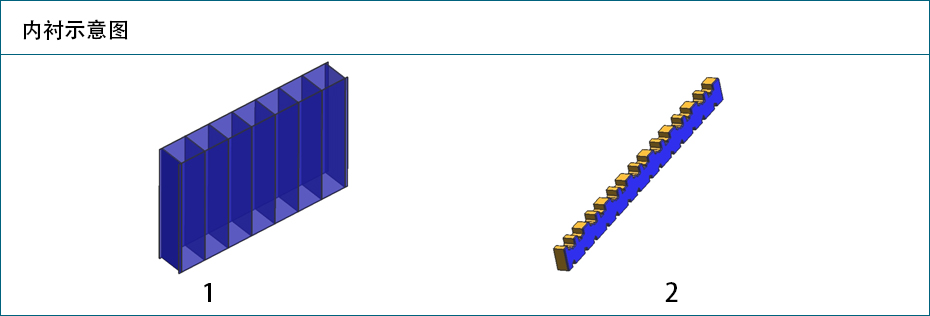

1、此刀卡用于隔开零部件防止碰撞600*935*135,垫板材质:4蜂窝板,单元内数量:1件

2、刀卡和EVA组合940*65*34,材质:4mm  蜂窝板60度EVA,单元内数量:28件


1、单元内装载7层内材,每层放置滑轨28件,总装载196件,总高度600mm

2、围板箱内部有效尺寸:1135*935*600mm

3、最上层格挡与顶盖悬空10mm,作为跳动缓冲距离。

4、底部一块1135*935*4mm底板,顶部有4块EVA压住零部件防止跳动。

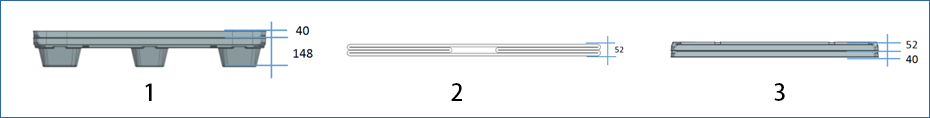

1、底托回收参数底托规格:1150*985*148

2、围板箱回收参数返程尺寸:折叠后高度52。

3、底托回收参数(顶盖规格:1150*985*52)
